Manipolatori industriali per robot e automazione

Che cos'è un manipolatore industriale?

Un end effector è il dispositivo montato sul polso o sulla flangia utensile di un braccio robotico. Crea l'interazione fisica tra il robot e il suo compito: afferra un pezzo, sostiene un utensile, applica una forza, ispeziona una superficie o esegue un'altra fase di processo.

Il robot fornisce movimento, portata e posizionamento. L'end effector svolge il lavoro vero e proprio. Un braccio robotico può muoversi con precisione fino a una posizione programmata, ma senza un utensile adatto non può prelevare un componente, caricare una macchina, applicare un adesivo o ispezionare un prodotto.

Il termine end of arm tooling (EOAT) è comunemente usato per lo stesso gruppo di prodotti. A seconda dell'applicazione, l'EOAT può includere gripper, sistemi di aspirazione, utensili di processo, sensori, cambi utensile e attrezzature su misura.

Perché è così importante scegliere il manipolatore giusto?

Le aziende spesso iniziano un progetto di automazione confrontando i bracci robotici. In pratica, è spesso l'end effector a determinare se l'applicazione finita sarà affidabile, veloce ed economica.

Un utensile non adatto può causare la caduta dei pezzi, un posizionamento incostante, superfici danneggiate, tempi ciclo eccessivi o fermi di produzione inutili. Un utensile sovradimensionato può inoltre consumare troppo del carico utile disponibile del robot e ridurne la portata utilizzabile o l'accelerazione.

Il miglior end effector robot non è quindi necessariamente l'opzione più potente o più avanzata. È l'utensile che si adatta a pezzo, processo, robot, ambiente di produzione e tempo ciclo richiesto, senza aggiungere complessità inutili.

La scelta dell'end effector dovrebbe iniziare presto nel processo di pianificazione. Valutare robot, pezzo, utensile e applicazione come un unico sistema riduce in genere l'impegno di integrazione e rende più facile individuare i rischi tecnici prima dell'acquisto.

Quali sono i principali tipi di manipolatori industriali?

Esistono molte configurazioni diverse, ma la maggior parte dei tipi di end effector può essere raggruppata in base al compito che svolge. I gripper afferrano e spostano i pezzi, gli utensili di processo li lavorano e i sensori raccolgono informazioni dall'ambiente del robot. I cambi utensile possono essere posizionati tra il polso del robot e l'utensile per consentire il cambio automatico tra più operazioni.

Pinze meccaniche

Una pinza meccanica utilizza dita o ganasce per trattenere un componente tramite contatto fisico. I gripper paralleli a due dita sono diffusi per pezzi con dimensioni definite, mentre le versioni angolari, a tre dita e con dita personalizzate sono adatte ad altre geometrie.

I gripper meccanici sono utilizzati frequentemente per pick and place, asservimento macchine, assemblaggio, smistamento e trasferimento di pezzi. La loro idoneità dipende dalla posizione di presa, dalla corsa di apertura richiesta, dalla geometria del pezzo, dalla sensibilità della superficie e dalla direzione in cui agiscono le forze durante il movimento.

Per pezzi semplici possono bastare ganasce standard. Componenti irregolari, delicati o molto variabili possono richiedere dita personalizzate, una presa adattiva o sensori aggiuntivi.

Sistemi di presa a vuoto

Un end effector a vuoto utilizza ventose a vuoto o una superficie aspirante per sollevare e spostare un pezzo. Questa tecnologia è particolarmente utile quando un prodotto ha una superficie sufficientemente accessibile ma è difficile da trattenere con dita meccaniche.

I sistemi a vuoto sono comunemente presi in considerazione per cartoni, lamiere, vetro, pannelli in plastica, sacchi, prodotti in legno e materiali da imballaggio. La configurazione richiesta dipende dalla struttura superficiale, dalla porosità, dal peso, dall'accelerazione e dall'orientamento del pezzo.

Un componente piano e a tenuta d'aria può essere movimentato con una ventosa a vuoto relativamente semplice. Cartone poroso, sacchi flessibili o superfici irregolari possono richiedere un diverso design della ventosa, una portata maggiore, più punti di aspirazione o un monitoraggio aggiuntivo.

Pinze elettriche

Un end effector elettrico utilizza un motore elettrico, anziché aria compressa, per controllare il proprio movimento. A seconda del modello, posizione di presa, velocità, corsa e forza possono essere programmate e regolate per pezzi diversi.

I gripper elettrici vengono spesso scelti per produzioni flessibili, varianti di prodotto, processi di presa controllati e applicazioni in cui l'aria compressa non è disponibile o non è desiderata. La possibilità di monitorare posizioni o valori di processo può inoltre aiutare a individuare pezzi mancanti, disallineati o afferrati in modo scorretto.

Non sono automaticamente l'opzione migliore per ogni processo. Una semplice pinza pneumatica può restare più economica per un'attività rapida e ripetitiva con un solo tipo di componente.

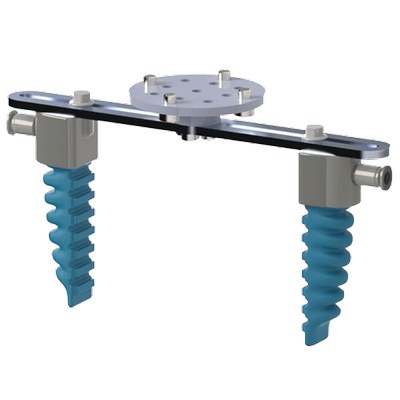

Pinze pneumatiche

Le pinze pneumatiche per robot utilizzano aria compressa per aprire e chiudere le proprie ganasce. Sono ampiamente utilizzate nell'automazione industriale perché offrono azionamento rapido, controllo semplice e funzionamento robusto.

Sono particolarmente adatte quando lo stabilimento dispone già di un'alimentazione di aria compressa affidabile e il processo non richiede un controllo dettagliato di ogni posizione di presa. Chi acquista deve comunque considerare consumo d'aria, stabilità della pressione, tubazioni, valvole, manutenzione e livello di regolazione della forza di presa richiesto.

Utensili di processo

Non ogni end effector robotico è progettato per prelevare un prodotto. Gli utensili di processo permettono a un robot di lavorare direttamente su un componente.

Alcuni esempi sono gli utensili per:

• dosaggio e applicazione di adesivi,

• saldatura e brasatura,

• carteggiatura e lucidatura,

• sbavatura e rettifica,

• verniciatura e rivestimento,

• foratura e avvitatura.

A differenza di una pinza per robot, che movimenta un pezzo, un utensile di processo lo modifica o lo rifinisce. I criteri di selezione comprendono quindi forza di processo, velocità dell'utensile, comportamento del materiale, usura, accessibilità, requisiti di aspirazione e qualità attesa dal pezzo finito.

Sensori e strumenti di ispezione

Anche telecamere, scanner, sensori a ultrasuoni e altri dispositivi di misura possono essere montati all'estremità di un braccio robotico. Il robot posiziona quindi il sensore in punti definiti o lo muove lungo un percorso di ispezione programmato.

Questo approccio può supportare l'ispezione dimensionale, l'analisi delle superfici, la raccolta di dati, la misurazione termica e altri processi di controllo qualità. Il robot offre un posizionamento ripetibile, mentre il sensore acquisisce le informazioni richieste.

Manipolatori conformabili

Un end effector compliant può compensare variazioni di posizione, geometria o forza di contatto. A seconda della tecnologia, la compliance può essere passiva, grazie alla flessibilità meccanica, oppure controllata attivamente tramite sensori e un sistema di controllo ad anello chiuso.

Questo è particolarmente rilevante per applicazioni come carteggiatura, lucidatura, sbavatura, inserimento e carico macchine. Un utensile rigido segue il percorso programmato anche quando la superficie o la posizione del componente reali variano. Un utensile compliant può compensare scostamenti definiti e mantenere un contatto più costante.

Quale manipolatore è adatto alla tua applicazione?

La domanda iniziale più utile non è "Quale end effector devo acquistare?", ma "Che cosa deve fare esattamente il robot?".

Un'applicazione di presa parte dal pezzo. Un'applicazione di processo parte dal risultato richiesto. L'utensile necessario può poi essere individuato valutando prodotto, movimento, condizioni operative e interfaccia del robot.

Un fornitore può dare una raccomandazione più accurata quando questi fattori sono definiti prima della richiesta di offerta. Idealmente dovrebbero essere disponibili disegni, dati CAD, campioni dei pezzi, pesi, tempi ciclo richiesti e una descrizione dell'intero processo.

Meccanico, pneumatico, elettrico, a vuoto o compliant?

Non esiste una tecnologia di azionamento o di presa universalmente superiore. Ogni approccio risolve un diverso insieme di problemi.

I gripper pneumatici sono spesso efficaci per processi rapidi e stabili. I gripper elettrici offrono un maggiore controllo quando cambiano le dimensioni del prodotto o i requisiti di presa. La presa a vuoto può semplificare la movimentazione di grandi superfici, mentre gli utensili compliant sono preziosi quando un contatto controllato è più importante di un posizionamento rigido.

Come influisce il robot sulla scelta del manipolatore?

Un end effector non può essere valutato indipendentemente dal robot che lo porta. L'accoppiamento meccanico è solo una parte della compatibilità.

Il peso combinato di utensile, dita, cavi, adattatori e pezzo deve restare entro il carico utile consentito del robot. Contano anche il baricentro e l'inerzia, in particolare durante i movimenti rapidi o quando l'utensile si estende molto lontano dalla flangia del robot.

I fattori di compatibilità importanti includono:

Un end effector per cobot può dare priorità a basso peso, geometria arrotondata, configurazione semplice e forze controllate. Un tradizionale end effector per robot industriali può invece essere ottimizzato per cicli elevati, carichi utili maggiori, ambienti gravosi o funzionamento continuo.

Il termine "collaborativo" non rende automaticamente sicura l'applicazione completa. Robot, utensile, pezzo, velocità, processo e ambiente di lavoro devono essere valutati insieme.

I controlli di compatibilità devono quindi riguardare montaggio, utenze, controllo, software e l'intero scenario operativo, non solo la possibilità di fissare fisicamente l'utensile al robot. Gli end effector possono utilizzare diversi sistemi di montaggio, fonti di alimentazione, protocolli di comunicazione e interfacce di programmazione.

Applicazioni comuni dei manipolatori industriali

Il robot fornisce movimento, portata e posizionamento. L'end effector svolge il lavoro vero e proprio. Per questo la scelta dell'utensile giusto dipende prima di tutto dal processo: movimentare un cartone richiede una soluzione diversa rispetto a caricare una macchina CNC, inserire un componente o applicare una forza di finitura controllata.

Le applicazioni tipiche degli end effector includono:

• Pick and place

• Asservimento macchine

• Assemblaggio e inserimento

• Imballaggio e pallettizzazione

• Movimentazione di materiali

• Smistamento e alimentazione di pezzi

• Controllo qualità

• Dosaggio e incollaggio

• Rettifica, carteggiatura e lucidatura

• Saldatura e altre operazioni di processo

Le pinze per robot sono comunemente utilizzate quando il robot deve prelevare, trattenere, orientare o spostare un pezzo. Gli utensili di processo sono necessari quando il robot deve modificare fisicamente il pezzo, mentre sensori e telecamere possono trasformare il robot in un sistema di ispezione programmabile.

L'applicazione deve quindi essere definita prima di scegliere un prodotto specifico. Due end effector possono sembrare simili, ma differire in modo significativo per forza di presa, corsa, peso, opzioni di controllo, idoneità ambientale e compatibilità con il robot.

Quando un manipolatore a vuoto è la scelta giusta?

Un sistema a vuoto è spesso adatto quando i pezzi sono piani, lisci, grandi o difficili da afferrare dai lati. Invece di chiudere delle dita attorno al componente, le ventose creano una forza di tenuta contro la sua superficie.

Esempi tipici sono cartoni, lamiere, pannelli di vetro, parti in plastica, sacchi, pannelli in legno e prodotti confezionati. La tecnologia a vuoto può inoltre ridurre la pressione meccanica sui componenti sensibili, perché la forza di tenuta può essere distribuita su più punti di aspirazione.

Tuttavia, una soluzione a vuoto non è automaticamente la scelta migliore per ogni prodotto piano. Materiali porosi, superfici irregolari, fori, polvere e dimensioni variabili del pezzo possono ridurre le prestazioni del vuoto. Il sistema deve quindi essere scelto in base al pezzo reale e non solo a un disegno.

Chi acquista dovrebbe valutare:

• Condizione e porosità della superficie

• Peso e dimensioni del pezzo

• Area di contatto disponibile

• Accelerazione richiesta

• Numero e disposizione delle ventose

• Metodo di generazione del vuoto

• Comportamento in caso di mancanza di alimentazione o di pressione

Un gripper a vuoto deve fornire una forza di tenuta sufficiente non solo quando il robot è fermo, ma anche durante accelerazione, decelerazione e arresto di emergenza. Sono quindi essenziali adeguati margini di sicurezza. I gripper a vuoto utilizzano in genere ventose collegate a una sorgente di vuoto per sollevare e manipolare i prodotti.

Vuoto o presa meccanica?

Nessuno dei due principi è universalmente migliore. La scelta corretta dipende da pezzo, profilo di movimento, ambiente di processo e affidabilità richiesta.

Quando serve un manipolatore compliant?

Alcuni compiti robotici richiedono più di un posizionamento accurato. L'utensile deve anche adattarsi a piccole variazioni di pezzo, attrezzatura di fissaggio o traiettoria del robot.

Un end effector compliant può compensare un disallineamento o mantenere un contatto controllato con una superficie. La compliance può essere passiva, grazie a un elemento meccanico flessibile, oppure attiva, tramite sensori e controllo di forza ad anello chiuso.

Questa capacità è particolarmente rilevante per:

• Processi peg-in-hole e di inserimento

• Carico macchine

• Rettifica e carteggiatura

• Sbavatura e lucidatura

• Finitura superficiale

• Movimentazione di pezzi con variazioni dimensionali

• Processi che richiedono una forza di contatto controllata

Senza compliance, un utensile rigido segue il percorso programmato anche quando la posizione reale del pezzo varia leggermente. Questo può causare inceppamenti, forza eccessiva, danni alla superficie, risultati incostanti o errori del robot. La compliance permette all'utensile di assorbire o correggere queste deviazioni.

Per processi come carteggiatura, rettifica o lucidatura, la costanza della forza può essere più importante della sola posizione. Chi acquista dovrebbe quindi definire forza di contatto richiesta, variazione attesa dei pezzi, geometria della superficie e standard di qualità prima di confrontare gli utensili.

Quali informazioni preparare prima di richiedere una consulenza?

La qualità di una raccomandazione sull'end effector dipende direttamente dalla qualità dei dati dell'applicazione. Un fornitore può fare una selezione molto più accurata quando pezzo, robot, processo e ambiente sono descritti con chiarezza.

Le seguenti informazioni dovrebbero essere preparate prima di una consulenza o di una richiesta di offerta:

Fornire disegni dei pezzi, dati CAD, fotografie, obiettivi di tempo ciclo e componenti campione può ridurre ulteriormente l'incertezza durante il processo di selezione.

Per un end effector per cobot deve essere considerata anche l'applicazione completa. Un robot collaborativo non rende automaticamente collaborativo ogni utensile o processo collegato. Forma dell'utensile, carico utile, velocità, rischi di schiacciamento, caratteristiche del pezzo e valutazione del rischio dell'applicazione restano rilevanti.

Un end effector per robot industriali può dare maggiore importanza a velocità, durata, carico utile, resistenza ambientale e produzione ad alto volume. Lo stesso concetto di utensile può quindi richiedere una configurazione diversa a seconda che venga utilizzato su un robot collaborativo compatto o su un braccio industriale ad alta velocità.

Errori comuni nella scelta di un manipolatore

Molti utensili funzionano durante una dimostrazione iniziale, ma non offrono prestazioni stabili nella produzione continua. Questo accade di solito perché la selezione si è basata su una singola specifica anziché sull'intero processo.

Un errore comune è concentrarsi solo sul peso del pezzo. Il robot deve portare la massa combinata di utensile, adattatore, cavi, raccordi, sensori e pezzo. Un end effector più pesante riduce direttamente il carico utile residuo del robot disponibile per il pezzo.

Altri errori frequenti includono:

• Scegliere l'utensile prima di aver definito completamente il compito

• Ignorare il baricentro del pezzo

• Utilizzare margini di sicurezza insufficienti per la presa o il vuoto

• Trascurare la variazione di pezzi e superfici

• Scegliere un utensile inutilmente grande o pesante

• Non considerare accelerazione e tempo ciclo

• Ignorare i requisiti di cavi, aria e comunicazione

• Presumere che il montaggio meccanico garantisca la piena compatibilità

• Scegliere solo in base al prezzo d'acquisto iniziale

• Non pianificare future varianti di prodotto

Un utensile tecnicamente compatibile non è necessariamente la soluzione più economica. Le prestazioni a lungo termine dipendono anche da tempi di configurazione, manutenzione, materiali di consumo, consumo energetico, tempi di cambio formato e affidabilità produttiva.

Consiglio per l'acquirente

Confronta il costo complessivo dell'applicazione anziché il solo prezzo dell'utensile. Un end effector più adattabile o più facile da programmare può ridurre le ore di progettazione, i tempi di cambio prodotto e i futuri costi di attrezzaggio.

I manipolatori possono essere cambiati o ampliati in seguito?

I requisiti di produzione raramente restano invariati. Nuovi prodotti, lotti più piccoli, processi aggiuntivi o attrezzature modificate possono richiedere un utensile diverso.

Alcuni end effector possono essere adattati con dita intercambiabili, ventose diverse, moduli sensore o impostazioni software. In altre applicazioni deve essere sostituito l'intero utensile.

Un cambio utensile può permettere a un robot di passare automaticamente da un utensile all'altro. Ad esempio, lo stesso robot può usare un gripper per movimentare un componente, passare a un utensile di processo e poi selezionare un sensore per l'ispezione. I cambi utensile vengono installati tra il polso del robot e l'utensile e possono aumentare l'utilizzo del robot nelle applicazioni multi-processo.

Un concetto di cambio utensile può essere utile quando:

• Il robot gestisce diverse varianti di prodotto

• Sono richiesti diversi principi di presa

• Movimentazione e lavorazione avvengono nella stessa cella

• I cambi manuali interromperebbero la produzione

• I compiti futuri non possono ancora essere definiti completamente

Peso aggiuntivo, magazzino utensili, utenze, interfacce di controllo e tempo di cambio devono comunque essere inclusi nella progettazione complessiva della cella.

Perché la compatibilità è importante

Il fissaggio meccanico è solo una parte della compatibilità. Un utensile robotico deve inoltre corrispondere a carico utile, flangia, alimentazione, protocollo di comunicazione, controllore e ambiente software del robot.

Prima dell'acquisto, verifica:

• Requisiti di flangia e adattatore del robot

• Peso dell'utensile e carico utile residuo

• Tensione e corrente elettriche

• Alimentazione pneumatica o idraulica

• Comunicazione digitale o bus di campo

• Plug-in software disponibili

• Passaggio dei cavi e dress pack

• Funzioni del controllore richieste

• Segnali relativi alla sicurezza

• Configurazione del Tool Center Point (TCP)

Montaggio, alimentazione, comunicazione e programmazione sono tutti necessari affinché il robot possa azionare correttamente un end effector.

La compatibilità è particolarmente importante quando si combinano prodotti di produttori diversi. Un approccio marketplace aiuta chi acquista a confrontare le alternative valutando se i componenti selezionati possono funzionare insieme. RBTX offre inoltre una configurazione basata sulla compatibilità per le combinazioni di robot e utensili supportate.

Perché confrontare manipolatori di più produttori?

Non esiste un end effector migliore in assoluto per ogni applicazione. I produttori differiscono per principio di presa, architettura di controllo, peso, corsa, intervallo di forza, protezione ambientale, supporto software e prezzo.

Confrontare più soluzioni aiuta a capire se un prodotto standard è sufficiente o se il processo richiede un utensile più specializzato. Evita inoltre che l'applicazione venga progettata attorno ai limiti del primo prodotto valutato.

Un confronto strutturato dovrebbe includere:

La decisione finale dovrebbe basarsi sull'intero processo di automazione e non su una singola caratteristica o sul prezzo di un singolo prodotto.

Domande frequenti sui manipolatori industriali

Che cos'è un manipolatore?

Un end effector è un dispositivo montato sul polso di un robot che gli permette di interagire con un pezzo o un processo. A seconda del compito, può afferrare, spostare, ispezionare, assemblare, saldare, dosare, carteggiare o comunque lavorare un componente.

Qual è la differenza tra manipolatore e gripper?

Un gripper è un tipo di end effector. La categoria più ampia comprende anche utensili di processo, sensori, sistemi a vuoto, attrezzature di saldatura, utensili di dosaggio e altri dispositivi montati all'estremità di un braccio robotico.

Che cosa significa EOAT?

EOAT sta per End of Arm Tooling. Il termine è comunemente usato in modo intercambiabile con end effector, in particolare nell'automazione industriale e nelle applicazioni di movimentazione di materiali.

Quando conviene usare una pinza elettrica?

Un gripper elettrico è utile quando l'applicazione richiede posizione, velocità o forza di presa programmabili. Può essere adatto anche quando l'aria compressa non è disponibile o quando sono importanti i dati di produzione e il monitoraggio del processo.

Quando conviene usare un manipolatore a vuoto?

Un sistema a vuoto è spesso adatto per prodotti piani o di grandi dimensioni come cartoni, pannelli, materiali in lastre, vetro e merci confezionate. Porosità della superficie, area di tenuta, accelerazione e requisiti di sicurezza devono essere verificati prima della scelta.

Come scelgo il gripper robot giusto?

Parti dal pezzo e dal processo. Definisci geometria del pezzo, materiale, peso, superficie, orientamento, tempo ciclo, condizioni ambientali e punti di presa disponibili. Poi verifica la compatibilità con il robot e confronta le tecnologie di presa adatte.

Un robot può usare più manipolatori?

Sì. Gli utensili possono essere cambiati manualmente o automaticamente. Un cambio utensile permette a un robot di svolgere più compiti, a condizione di considerare carico utile, utenze, programmazione e requisiti di sicurezza.

Che cosa influisce sul prezzo di un manipolatore?

Il prezzo dipende da tecnologia di presa, carico utile, corsa, sensori, controllo della forza, protezione ambientale, software, personalizzazione e accessori necessari. I costi di integrazione e di esercizio dovrebbero essere valutati insieme al prezzo iniziale del prodotto.
