Celle robotizzate e profili in alluminio per l'automazione

Costruisci le fondamenta della tua automazione con le celle robotizzate. Sul Marketplace RBTX puoi confrontare strutture modulari in alluminio, recinzioni di sicurezza industriali, postazioni di lavoro e soluzioni complete di cella robotizzata, progettate per applicazioni robotiche flessibili, scalabili ed efficienti.

Vuoi capire quale soluzione è adatta alla tua applicazione? Guida alla scelta.

Che cos'è una cella robotizzata?

Una cella robotizzata è un'area di lavoro definita in cui un robot svolge un compito automatizzato insieme agli utensili, ai controlli, all'alimentazione dei materiali, ai sensori e alle attrezzature di sicurezza necessari.

A seconda dell'applicazione, la cella può essere utilizzata per asservimento macchine, assemblaggio, ispezione, saldatura, pallettizzazione, imballaggio, dosaggio o operazioni di pick and place.

I componenti tipici includono:

  • robot industriale o cobot

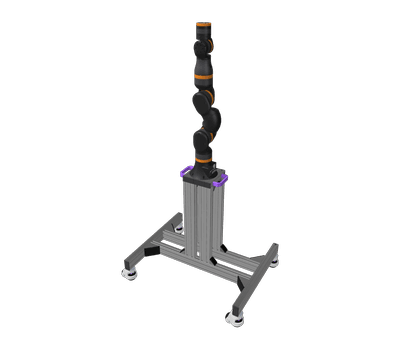

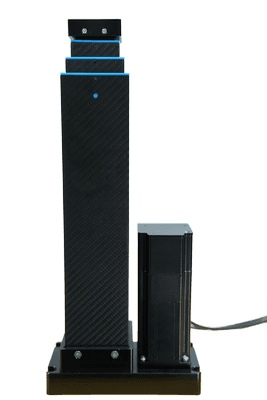

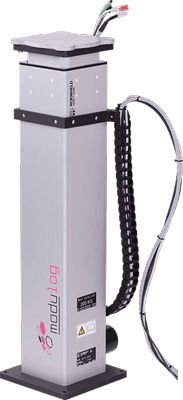

  • piedistallo del robot o postazione di lavoro

  • end effector e utensili

  • profili in alluminio e connettori

  • protezione di sicurezza o recinzioni modulari industriali perimetrali

  • porte e controllo degli accessi

  • sistemi di visione e sensori

  • trasportatori e alimentazione dei materiali

  • controlli del robot e della macchina

  • gestione di cavi e utenze

  • illuminazione

  • attrezzature di fissaggio, scaffali e supporti per pezzi

Non ogni applicazione richiede tutti questi componenti. Una postazione compatta con cobot può essere composta da un banco da lavoro in alluminio, un robot, un controllore e un vassoio per i materiali. Una cella di saldatura o di lavorazione meccanica può richiedere una protezione completa, porte di accesso monitorate, impianti di aspirazione e tecnologia di sicurezza aggiuntiva.

Le celle applicative complete possono combinare robot, pinza, controllore, software e attrezzature specifiche per l'applicazione in un'unica soluzione integrata.


Cella robotizzata modulare o su misura?

Una cella può essere assemblata a partire da moduli standardizzati oppure progettata appositamente per un unico processo.

Criterio

Sistema modulare

Cella progettata su misura

Tempo di progettazione

Spesso più breve

In genere più lungo

Adattabilità

Elevata all'interno del sistema modulare

Molto elevata

Espandibilità

In genere semplice

Dipende dalla progettazione

Riutilizzabilità

I componenti possono spesso essere riutilizzati

Spesso legata a un solo processo

Geometria speciale

Limitata dai moduli disponibili

Altamente personalizzabile

Implementazione ripetuta

Adatta ad applicazioni standardizzate

Adatta ad applicazioni uniche

Modifica

Spesso possibile con le parti esistenti

Può richiedere nuova progettazione

Impegno di integrazione

Inferiore con moduli predisposti

Dipende dalla complessità

Una cella robotizzata modulare è particolarmente utile quando le attrezzature di automazione devono essere installate rapidamente, ampliate in seguito o replicate in forma simile in più sedi produttive.

Una cella robotizzata su misura è in genere più adatta quando il processo comprende interfacce macchina insolite, pezzi di grandi dimensioni, flussi di materiale complessi, requisiti ambientali particolari o protezioni specifiche per l'applicazione.

I due approcci possono anche essere combinati. Un telaio di cella standardizzato può essere equipaggiato con attrezzature di fissaggio, porte, trasportatori, attrezzature di processo o pannelli di protezione personalizzati.

Le celle modulari realizzate con profili in alluminio possono offrire una base flessibile per integrare robot, piastre di montaggio, accessori e ulteriori attrezzature di automazione.

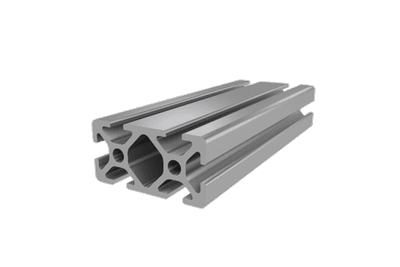

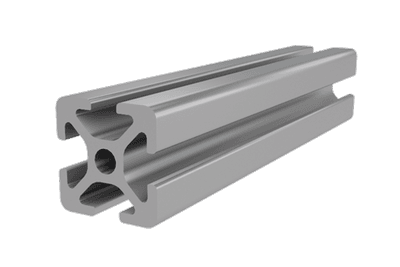

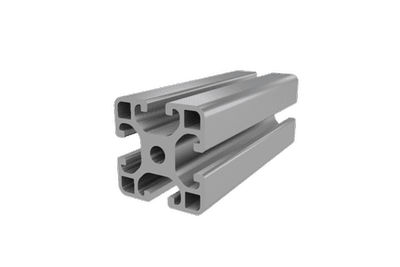

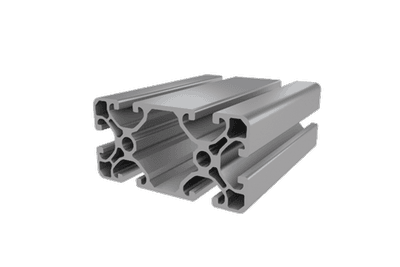

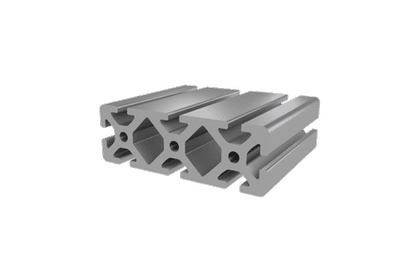

Perché usare i profilati in alluminio per le celle robotizzate?

I sistemi di profili in alluminio sono utilizzati di frequente per basi di robot, postazioni di lavoro, telai di macchine, protezioni di sicurezza e strutture protettive.

Le cave dei profili offrono punti di montaggio flessibili per connettori, pannelli, porte, sensori, canaline per cavi e altri accessori per profili in alluminio.

Progettazione flessibile della cella

I profili sono disponibili in diverse sezioni e possono essere tagliati alla lunghezza richiesta. Questo permette di costruire celle compatte da tavolo, grandi protezioni, telai di macchine e sistemi di automazione interconnessi.

Modifiche più semplici

Staffe, scaffali, porte, supporti per sensori e sezioni di profilo aggiuntive possono spesso essere aggiunti senza sostituire l'intero telaio.

Questo è utile quando un processo cambia, viene introdotto un nuovo prodotto o deve essere installata un'attrezzatura aggiuntiva.

Minore peso della struttura

I profili in alluminio possono offrire strutture rigide con un peso relativamente basso. Questo è particolarmente utile per celle di automazione mobili o ricollocabili.

Dimensioni e collegamenti dei profili devono comunque essere scelti in base ai carichi statici e dinamici effettivi.

Opzioni di montaggio integrate

Le cave dei profili possono essere utilizzate per fissare:

  • staffe

  • cerniere

  • maniglie

  • canaline per cavi

  • pannelli

  • coperture

  • sensori

  • illuminazione

  • attrezzature di controllo

  • attrezzature di fissaggio dei pezzi

Componenti riutilizzabili

Profili e connettori possono spesso essere smontati e riutilizzati quando una cella viene modificata o sostituita.

I sistemi modulari in alluminio sono comunemente utilizzati per costruire e scalare telai, postazioni di lavoro, protezioni, recinzioni di sicurezza e strutture di alimentazione dei materiali.

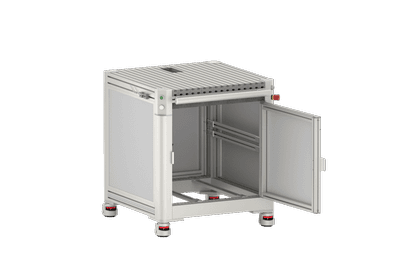

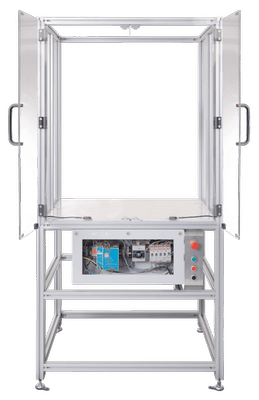

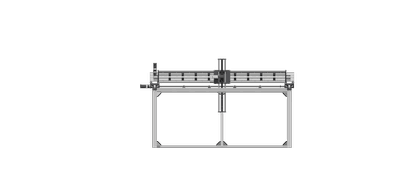

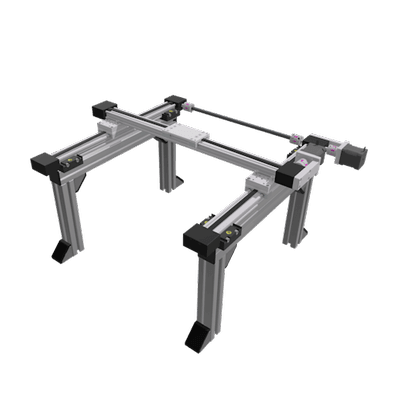

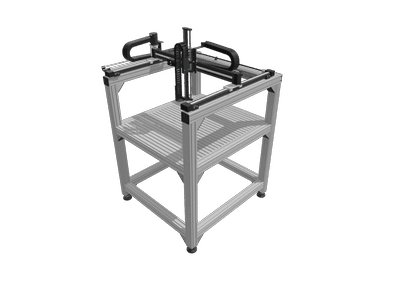

Come si costruisce una cella robotizzata con profili in alluminio?

Una cella robotizzata con profili in alluminio è normalmente composta da un telaio strutturale e da componenti specifici per l'applicazione montati su di esso.

Componente

Funzione tipica

Profili strutturali in alluminio

Formano il telaio, il tavolo o la protezione della cella

Staffe e connettori per profili in alluminio

Uniscono le sezioni di profilo

Piastre di base e piedini di livellamento

Fissano e livellano la struttura

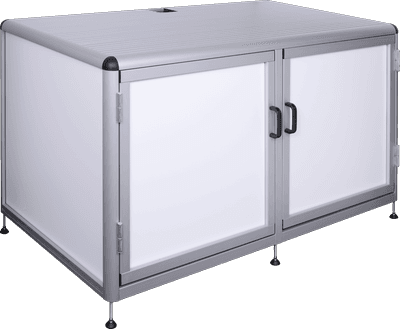

Pannelli pieni

Chiudono o coprono sezioni della cella

Pannelli in rete metallica

Garantiscono visibilità e circolazione dell'aria

Porte e pannelli di accesso

Creano punti di accesso controllati

Cerniere per profili in alluminio e maniglie

Supportano gli elementi mobili della cella

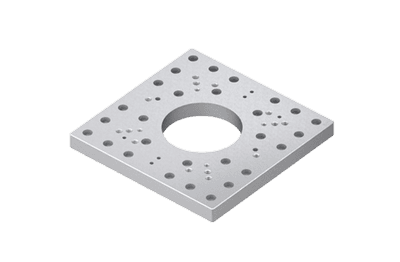

Piastra di montaggio del robot

Sostiene il robot o il piedistallo

Canaline per cavi

Instradano linee di alimentazione, dati e pneumatiche

Ruote orientabili

Consentono una configurazione mobile della cella

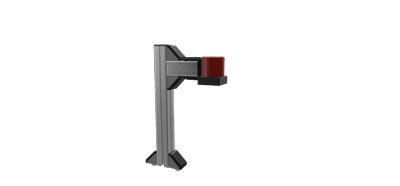

Supporti per sensori

Posizionano telecamere, scanner e interruttori

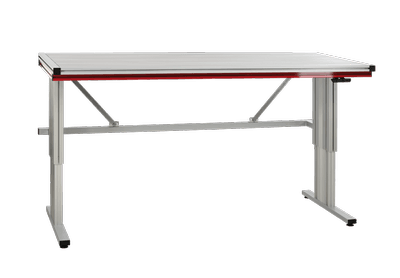

Piani di lavoro

Sostengono attrezzature di fissaggio, pezzi o operazioni manuali

La dimensione dei profili va scelta in base al carico meccanico. Un supporto leggero per sensori ha requisiti diversi rispetto a una base robot che deve resistere ad accelerazioni, forze di frenata e momenti di ribaltamento.

La struttura di montaggio del robot può quindi utilizzare profili più grandi o rinforzati, mentre protezioni, pannelli e supporti per cavi possono usare sezioni più leggere.


Quali tipi di celle robotizzate sono disponibili?

Il design della cella dipende da compito, robot, flusso dei materiali, pericoli del processo e livello di flessibilità richiesto.

Isola robotizzata cobot aperta

Un'isola di lavoro robotizzata aperta combina comunemente un robot collaborativo con un banco da lavoro, una base mobile, un'attrezzatura di fissaggio o una stazione di alimentazione dei materiali.

Un design aperto può essere adatto quando la valutazione del rischio consente una stretta interazione tra le persone e l'applicazione robotica.

Possono comunque essere necessari scanner aggiuntivi, barriere fotoelettriche, barriere, velocità ridotte o funzioni con valutazione di sicurezza. Deve essere considerata l'applicazione completa, compresi utensile e pezzo.

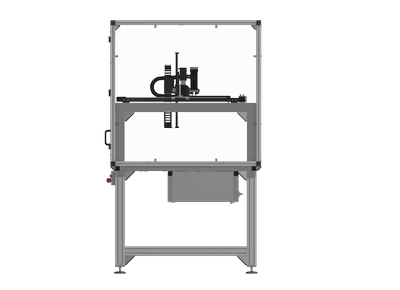

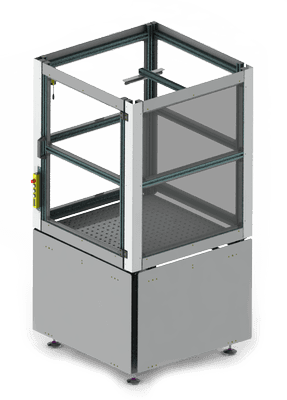

Cella robotizzata industriale chiusa

Una cella chiusa circonda il processo con pannelli pieni, rete o protezioni trasparenti. Le porte di accesso possono essere monitorate e collegate al sistema di sicurezza.

Le protezioni per robot industriali possono essere adatte per applicazioni che comportano:

  • velocità elevate del robot

  • pezzi affilati o pesanti

  • trucioli e detriti

  • scintille di saldatura

  • polvere

  • fluidi

  • luce di processo

  • utensili in movimento

  • pezzi proiettati

La protezione deve essere progettata per il processo reale. Un semplice pannello trasparente non offre la stessa protezione di una protezione specifica per saldatura o lavorazione meccanica.

Isola di pallettizzazione

Un'isola di pallettizzazione combina il robot con posizioni pallet, trasportatori, utensili di fine braccio, controlli e protezioni.

A seconda del layout, il robot può servire una o più posizioni pallet. Porte di accesso o zone di carico separate possono permettere di sostituire i pallet completati mentre un'altra area resta in funzione.

Sono disponibili anche isole di pallettizzazione collaborative compatte per configurazioni a uno o due pallet. (CRX Collaborative Robot)

Cella per asservimento macchine

Una cella per asservimento macchine carica i pezzi grezzi in una macchina CNC, una pressa, un sistema di collaudo o altre attrezzature di produzione e rimuove i componenti finiti.

Il layout deve considerare:

  • movimento della porta della macchina

  • portata del robot

  • presentazione dei pezzi

  • deposito dei pezzi finiti

  • interfacce della macchina

  • accesso dell'operatore

  • esposizione a trucioli e refrigerante

  • zone di sicurezza

Una cella flessibile può essere progettata per servire una macchina oppure per essere spostata tra più macchine.

Cella di ispezione

Una cella di ispezione può contenere telecamere, illuminazione, attrezzature di misura, sensori e attrezzature di fissaggio.

Il robot può spostare i pezzi attraverso diverse posizioni di ispezione oppure portare un sensore attorno al pezzo.

Il montaggio stabile è particolarmente importante per le applicazioni di visione e misura. Vibrazioni, posizioni della telecamera variabili e illuminazione non controllata possono ridurre l'affidabilità dell'ispezione.

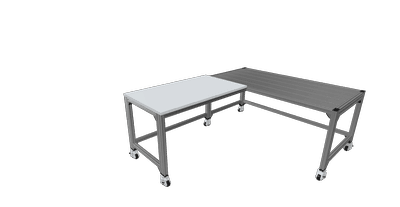

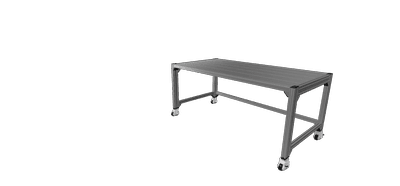

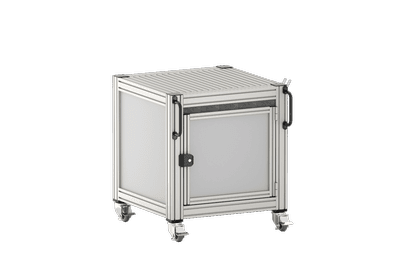

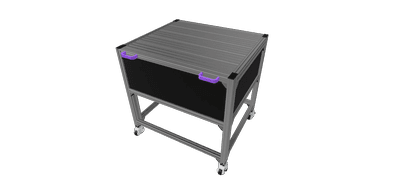

Cella robotizzata mobile

Una cella mobile o ricollocabile può essere montata su una base con ruote, un telaio trasportabile o una piattaforma compatta.

Un'isola robotizzata flessibile è utile per:

  • brevi serie di produzione

  • produzione ad alta varietà

  • compiti di asservimento macchine variabili

  • automazione temporanea

  • progetti pilota

  • attrezzature robotiche condivise

La cella deve essere posizionata in modo sicuro prima del funzionamento. Anche programmi del robot, zone di sicurezza, posizioni delle macchine e collegamenti delle utenze devono restare riproducibili dopo lo spostamento.

Le celle modulari e mobili possono rendere più semplice adattare le attrezzature di automazione al variare dei requisiti produttivi. (CRX Collaborative Robot)

Celle di saldatura robotizzata e di processo

I processi di saldatura, rettifica, taglio, dosaggio o lavorazione meccanica possono generare requisiti aggiuntivi per:

  • aspirazione

  • protezione antincendio

  • protezione dalla luce

  • riduzione del rumore

  • resistenza al calore

  • controllo della contaminazione

  • pannelli specifici per il processo

  • passaggio di cavi e tubi

Protezione e materiali del telaio devono essere adatti al processo reale, e non scelti solo in base all'aspetto o al prezzo.


Quanto deve essere grande una cella robotizzata?

Una cella compatta fa risparmiare spazio a pavimento, ma deve comunque offrire spazio sufficiente per il movimento del robot, la movimentazione dei materiali, la sicurezza e la manutenzione.

La dimensione richiesta dipende da diverse aree:

Area della cella

Fattori da considerare

Volume di lavoro del robot

Portata massima e possibili traiettorie

End effector

Lunghezza, larghezza e componenti mobili dell'utensile

Pezzo

Dimensioni e possibile orientamento

Alimentazione dei materiali

Contenitori, pallet, trasportatori o alimentatori

Zona di sicurezza

Separazione richiesta dai movimenti pericolosi

Area operatore

Accesso per carico, scarico e controllo

Spazio di manutenzione

Sostituzione di utensili e attrezzature

Movimento delle porte

Spazio di apertura a battente o scorrevole

Quadro di controllo

Accesso, ventilazione e passaggio dei cavi

Espansione futura

Prodotti o stazioni aggiuntivi

Il volume di movimento completo dovrebbe essere simulato, ove possibile.

I percorsi di produzione normali non sono gli unici movimenti rilevanti. Insegnamento, ripristino, riferimento, manutenzione e movimenti comandati manualmente possono utilizzare aree diverse dello spazio di lavoro del robot.


Quanto deve essere rigido il telaio della cella?

La rigidità richiesta del telaio dipende da massa del robot, carico utile, velocità, portata, posizione di montaggio e forze di processo.

Un robot genera forze dinamiche durante accelerazione e decelerazione. Un tavolo adatto all'assemblaggio manuale può vibrare o muoversi quando sostiene un robot veloce.

Il progetto strutturale dovrebbe considerare:

  • massa del robot

  • carico utile e utensili

  • posizione del baricentro

  • accelerazione e velocità

  • forze di processo

  • dimensioni della piastra di montaggio

  • altezza e larghezza del telaio

  • attrezzature aggiuntive

  • ancoraggio al pavimento

  • flessione ammissibile

  • sensibilità alle vibrazioni

Le applicazioni di telecamere, ispezione, lavorazione meccanica e dosaggio possono essere influenzate anche da piccoli movimenti del telaio.

Base del robot, struttura di supporto e collegamento al pavimento vanno quindi dimensionati sul carico dinamico effettivo, non solo sul peso statico.


Cella robotizzata fissa o mobile?

Una cella fissa è installata in modo permanente in un'unica posizione. Una cella mobile può essere spostata tra macchine o riposta quando non serve.

Criterio

Cella fissa

Cella mobile

Stabilità strutturale

Più facile da massimizzare

Dipende dal telaio mobile

Flessibilità

Posizione fissa

Può servire postazioni di lavoro diverse

Collegamenti delle utenze

Installati in modo permanente

Devono supportare un ricollegamento rapido

Integrazione della sicurezza

Fissa e validata

Va verificata dopo lo spostamento

Uso dello spazio a pavimento

Occupato in modo permanente

Può essere rimossa quando non serve

Applicazione tipica

Produzione ripetitiva ad alto volume

Automazione ad alta varietà e basso volume

Ruote orientabili, piedini regolabili per strutture, meccanismi di bloccaggio e telaio di supporto devono essere dimensionati per il peso complessivo della cella.

La cella non deve muoversi durante il funzionamento del robot. Deve inoltre tornare in una posizione definita rispetto a macchina, alimentazione dei materiali e attrezzature di sicurezza.

Le celle mobili sono particolarmente utili in ambienti di produzione a basso volume e ad alta varietà, dove lo stesso robot può essere ricollocato tra compiti diversi.


Le celle robotizzate possono essere ampliate in seguito?

Un grande vantaggio delle strutture modulari è la possibilità di modificare una costruzione esistente.

Le possibili aggiunte includono:

  • sezioni di recinzione aggiuntive

  • porte aggiuntive

  • aree di carico più grandi

  • nuovi sensori

  • telecamere e illuminazione

  • trasportatori

  • scaffali e portautensili

  • interfacce operatore

  • ulteriori postazioni robotizzate

  • pannelli di protezione completi

  • nuovi componenti di controllo

Un sistema di cella robotizzata è più facile da ampliare quando spazio, capacità del controllore, cave dei profili libere, percorsi dei cavi e interfacce di comunicazione sono previsti fin dall'inizio.

L'espansione diventa più difficile quando ogni lato del telaio è occupato, il controllore non ha più capacità residua o le zone di sicurezza sono state progettate solo per il processo originale.


Quale design di cella è adatto alla tua applicazione?

Requisito

Design di cella spesso adatto

Applicazione compatta con cobot

Cella aperta da tavolo o da postazione di lavoro

Compiti che cambiano spesso

Cella modulare o mobile

Movimento robot ad alta velocità

Cella protetta con attrezzature di sicurezza

Trucioli, scintille o fluidi di processo

Protezione chiusa

Pallettizzazione

Cella con una o più posizioni pallet

Asservimento macchine

Cella con interfaccia macchina e alimentazione dei materiali

Ispezione con visione

Telaio rigido con illuminazione controllata

Produzione a basso volume

Cella flessibile e riconfigurabile

Pezzi di grandi dimensioni

Cella aperta o su misura di grande formato

Più fasi di processo

Cella espandibile con flusso dei materiali integrato

Manutenzione frequente

Porte grandi e pannelli rimovibili

Espansione futura

Struttura modulare a profili

Questa tabella offre un primo orientamento. Il progetto finale dipende da portata del robot, carico utile, utensile, pezzo, flusso dei materiali, pericoli del processo e valutazione del rischio.


Quali informazioni servono per progettare una cella robotizzata?

Più accuratamente viene descritta l'applicazione, più in modo affidabile si possono scegliere dimensioni, profili e attrezzature della cella.

Informazione richiesta

Esempio

Robot

Produttore, modello, portata e carico utile

Processo

Assemblaggio, ispezione, pallettizzazione o asservimento macchine

End effector

Pinza, utensile a vuoto, utensile di processo o telecamera

Pezzo

Dimensioni, peso e materiale

Alimentazione dei materiali

Cassetta, pallet, trasportatore, alimentatore o supporto

Tempo ciclo

Prodotti all'ora richiesti

Spazio disponibile

Lunghezza, larghezza e altezza massime

Accesso

Porte, sportelli e aperture per i materiali

Requisito di protezione

Recinzione, protezione chiusa o dispositivo di rilevamento della presenza

Installazione

Autonoma, montata su macchina o integrata in linea

Mobilità

Fissa o ricollocabile

Ambiente

Polvere, trucioli, umidità o camera bianca

Utenze

Alimentazione elettrica, dati, aria e aspirazione

Piani di espansione

Prodotti, macchine o stazioni aggiuntivi

Le informazioni di supporto utili includono:

  • layout dello stabilimento

  • dati CAD

  • fotografie dell'area di installazione

  • disegni dei pezzi

  • descrizione del processo

  • flusso dei materiali desiderato

  • posizioni delle macchine esistenti

  • percorsi di operatori e carrelli elevatori

  • concetto di sicurezza attuale


Errori comuni nella progettazione di una cella robotizzata

Molti problemi nascono perché il telaio viene progettato prima di aver compreso l'intero processo e il flusso dei materiali.

Gli errori comuni includono:

  • dimensionare la cella solo sulla portata nominale del robot

  • ignorare il volume occupato da utensile e pezzo

  • aggiungere l'alimentazione dei materiali dopo aver costruito la cella

  • posizionare le porte in punti inaccessibili

  • prevedere uno spazio di manutenzione insufficiente

  • sottovalutare i carichi dinamici del robot

  • scegliere un telaio non abbastanza rigido

  • trascurare il passaggio di cavi e utenze

  • usare supporti instabili per telecamere o sensori

  • occupare tutto lo spazio disponibile per l'espansione

  • aggiungere le attrezzature di sicurezza dopo il progetto meccanico

  • posizionare troppo tardi il quadro di controllo

  • non verificare il movimento delle porte e i percorsi di trasporto

  • usare ruote orientabili con portata insufficiente

  • testare solo la modalità di funzionamento automatica

Una cella piccola ha valore solo quando non limita il processo. Un layout sottodimensionato può portare a percorsi del robot inefficienti, manutenzione difficile, caricamento dei materiali inaffidabile e costose riprogettazioni.


Quanto costa una cella robotizzata?

Il costo dipende dall'ampiezza della soluzione di automazione completa.

Un telaio base a profili per una postazione con cobot richiede meno componenti di una cella chiusa con trasportatori, visione, controlli di sicurezza, porte automatiche e attrezzature di processo.

I fattori di costo possono includere:

  • dimensioni della cella

  • sezioni dei profili

  • rinforzi del telaio

  • numero e tipo di porte

  • materiali dei pannelli

  • piedistallo del robot o postazione di lavoro

  • componenti di sicurezza

  • alimentazione dei materiali

  • sensori e attrezzature di visione

  • quadro di controllo

  • passaggio di cavi e utenze

  • montaggio

  • progettazione

  • programmazione del robot

  • messa in servizio

  • documentazione e validazione

Il prezzo d'acquisto non dovrebbe essere valutato isolatamente.

Un sistema modulare può offrire valore nel lungo periodo quando la cella deve essere ampliata, spostata o riutilizzata. Una soluzione completamente su misura può essere più economica quando riduce i tempi di processo o risolve un'applicazione unica con meno compromessi.


Domande frequenti sulle celle robotizzate

Che cos'è una cella robotizzata?

Una cella robotizzata è un'area di lavoro definita in cui un robot svolge un compito automatizzato insieme a utensili, controlli, alimentazione dei materiali, sensori e attrezzature di sicurezza.

Che cosa comprende una cella robotizzata?

A seconda dell'applicazione, le celle robotizzate possono comprendere il robot, l'end effector, il telaio, la protezione, le recinzioni di sicurezza, le porte di accesso, i sensori, i controlli e le attrezzature di alimentazione dei materiali.

Quali sono i vantaggi di una cella modulare?

I sistemi modulari possono spesso essere adattati, ampliati o riutilizzati più facilmente rispetto a strutture saldate o altamente specifiche per l'applicazione.

Profili, pannelli, staffe e porte possono essere modificati quando il processo di produzione cambia.

Quando una cella ha bisogno di una protezione?

Una protezione può essere necessaria quando l'accesso al robot deve essere impedito o quando il processo produce trucioli, scintille, luce, polvere, fluidi, rumore o altri pericoli.

Le recinzioni di sicurezza industriali sono sufficienti per ogni cella?

No. La protezione corretta dipende dall'applicazione completa, compresi velocità del robot, utensile, pezzo, punti di accesso e pericoli del processo.

I cobot possono essere usati in celle aperte?

Un design aperto può essere possibile quando la valutazione del rischio e il concetto di sicurezza lo consentono. Un robot collaborativo non rende automaticamente sicura l'applicazione completa.

Una cella robotizzata può essere mobile?

Sì. Una cella può essere montata su una piattaforma mobile o su un telaio con ruote. Capacità di carico, stabilità, posizionamento, utenze e sicurezza devono essere progettati per ripetuti spostamenti.

Quali profili in alluminio utilizzare?

La dimensione appropriata dei profili dipende da dimensioni della cella, massa del robot, carichi dinamici e rigidità richiesta.

La base del robot può richiedere profili rinforzati più grandi rispetto a supporti per sensori, protezioni o telai per cavi.

Una cella esistente può essere ampliata?

Le celle modulari possono spesso essere estese con sezioni di profilo, porte, recinzioni, sensori, stazioni per materiali e attrezzature di processo aggiuntive.

Spazio disponibile, capacità strutturale, controlli e sicurezza devono prima essere verificati.

Quanto deve essere grande una cella robotizzata?

La dimensione richiesta dipende da volume di lavoro del robot, end effector, pezzo, alimentazione dei materiali, protezioni, accesso dell'operatore, spazio di manutenzione, porte ed espansione prevista.


Confronta celle robotizzate e profili in alluminio sul Marketplace RBTX

Una cella di automazione efficace è composta da più di un robot e un telaio. Struttura, alimentazione dei materiali, spazio di lavoro, sicurezza, accesso dell'operatore, controlli ed espansione futura devono essere pianificati come un unico sistema completo.

Sul Marketplace RBTX puoi confrontare celle modulari, profili in alluminio, postazioni di lavoro, recinzioni di sicurezza, protezioni e componenti di più produttori.

Consulta le specifiche tecniche, confronta prodotti compatibili, configura i componenti di cella adatti oppure richiedi una soluzione su misura per il tuo robot e la tua applicazione di automazione.
